CH L0 T05 Câble et Miniature

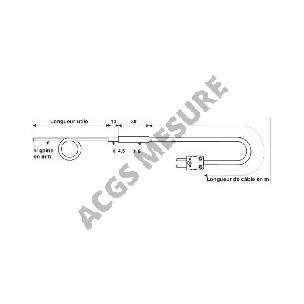

Les plus courants et les plus économiques sont les thermocouples J et K. Le thermocouple J est utilisé en moyenne jusqu'à 600°C et le thermocouple K jusqu'à 1200°C en fonction des diamètres. Sur ce type de capteur la liaison en tre la gaine chemisée et le câble se fait par un jonction métallique généralement de diamètre 5 ou 6 mm. La norme IEC 784-2 donne une couleur Noire pour le couple J, Verte pour le couple K, Marron pour le thermocouple T, Rose pour le thermocouple N... Les diamètres généralement untilisés sur ce type de capteurs vont de 1 à 6 mm (ponctuellement 0.5 ou 8 mm). Tenue en température du câble en fonction de sa nature : PVC 105°C, Téflon Silicone 200°C, Téflon 260°C et soie de verre/tresse 450°C. Tenue en température du connecteur -40 / +200°C Exemple de référence : CH3(200) K SCI L07(2) T05 pour une thermocouple K de diamètre 3 mm, longueur 200 mmm avec 2 mètres de câble PVC et une sortie Connecteur Miniature Mâle K.
